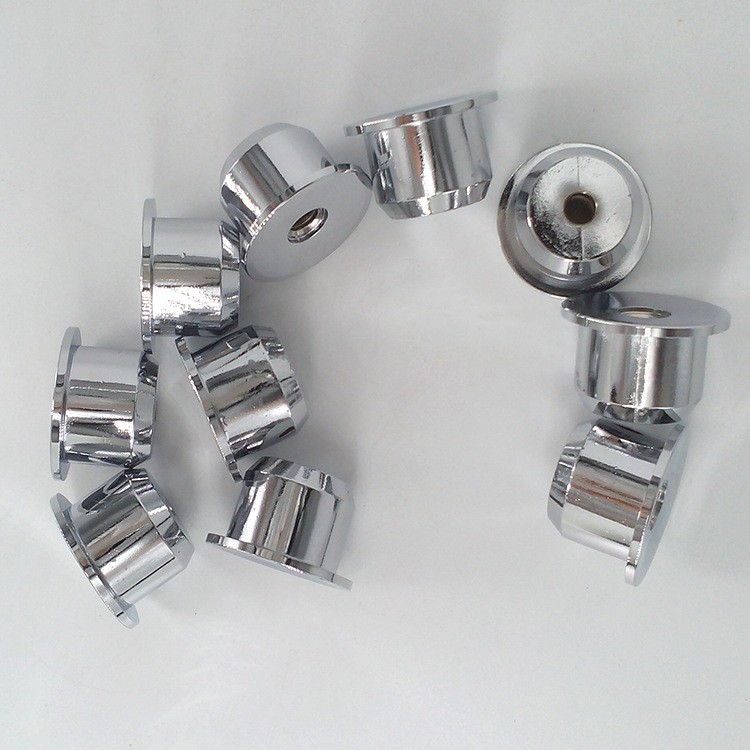

電鍍硬鉻工藝的主要特點(diǎn)

從常用的鉻酸電解液中電鍍鉻，其工藝特點(diǎn)如下：

1、鍍鉻電解液的主要成分不是金屬鉻鹽，而是鉻酸。

2、鍍鉻電解液中必須加入少量具有催化作用的陰離子，如硫酸根、氟硅酸根離子等，才能使電鍍過程正常進(jìn)行。

3、電解液的分散能力很低，不易得到均勻的鍍層。要想等到厚度均勻的鍍層，必須采用適當(dāng)?shù)膴A具、象形陽極、輔助陰極或絕緣屏蔽等措施。

4、鍍鉻使用的電流密度很高，電流密度常在20A/dm2以上；鍍鉻槽電壓較高，通常6～12V。

5、鍍鉻電解液的電流效率較低，，普通鍍鉻電解液的電流效率在20%左右。

6、陽極采用鉛、鉛－銻合金或鉛－錫合金等做不溶性陽極，不能用金屬鉻作陽極。

7、工藝參數(shù)對鍍鉻層性質(zhì)有影響，采用不同的電流密度和溫度，可得到不同性質(zhì)的鍍鉻層。

鍍鉻過程還有三個特殊現(xiàn)象：陰極電流效率隨鉻酸濃度的升高而下降，降溫度升高而下降，隨陰極電流密度的升高而升高。

電鍍硬鉻環(huán)保與

為了避免產(chǎn)品對人及環(huán)境的危害，獲得產(chǎn)品的說明書及環(huán)境保護(hù)說明書是必要的。本公司產(chǎn)品的技術(shù)說明書（MSDS）包含了這些說明。

電鍍硬鉻放入質(zhì)保

我公司為產(chǎn)品質(zhì)量提供在有效的法律范圍內(nèi)的責(zé)任擔(dān)保?？蛻魧Ξa(chǎn)品進(jìn)行再包裝后的產(chǎn)品質(zhì)量不在我公司的質(zhì)保范圍內(nèi)。在使用時，無論用戶有任何問題，本公司技術(shù)服務(wù)人員將隨時解答。

電鍍硬鉻的要求

鍍槽：硬聚氯乙烯板或鋼槽內(nèi)襯軟聚氯乙烯均可，槽邊應(yīng)有抽風(fēng)設(shè)備。

整流器：要有足夠的容量與鍍槽配套，波紋系數(shù)小于5%，電壓不小于15V。

陽極：使用的陽極為鉛錫合金（錫：7%）或鉛銻合金，輔助及象形陽極亦應(yīng)采用鉛錫或鉛銻合金。

加熱器：選用鈦、鉛或聚四氯乙烯材料。

冷卻管：選用鈦或鉛材料。

過濾泵：過濾泵的材料宜采用不銹鋼或適當(dāng)?shù)哪豌t酸塑料。

電鍍硬鉻需采用較高的陰極電流密度，通常在20A/dm2以上，比一般的鍍種高10倍以上。由于陰極和陽極大量析出氣體，使鍍液的電阻較大，槽壓升高，對電鍍電源要求高，需采用大于12V的電源，而其他鍍種使用8V以下的電源即可。

電鍍硬鉻的化學(xué)處理

主要是利用酸性或堿性溶液與工件表面的氧化物及油污發(fā)生化學(xué)反應(yīng)，使其溶解在酸性或堿性的溶液中，以達(dá)到去除工件表面銹跡氧化皮及油污，再利用尼龍制成的毛刷輥或304#不銹鋼絲(耐酸堿溶液制成的鋼絲刷輥清掃干凈便可達(dá)到目的?；瘜W(xué)處理適應(yīng)于對薄板件清理，但缺點(diǎn)是：若時間控制不當(dāng)，即使加緩蝕劑，也能使鋼材產(chǎn)生過蝕現(xiàn)象，對于較復(fù)雜的結(jié)構(gòu)件和有孔的零件，經(jīng)酸性溶液酸洗后，浸入縫隙或孔穴中的余酸難以徹底清除，若處理不當(dāng)，將成為工件以后腐蝕的隱患，且化學(xué)物易揮發(fā)，成本高，處理后的化學(xué)排放工作難度大，若處理不當(dāng)，將對環(huán)境造成嚴(yán)重的污染。隨著人們環(huán)保意識的提高，此種處理方法正被機(jī)械處理法取代。
