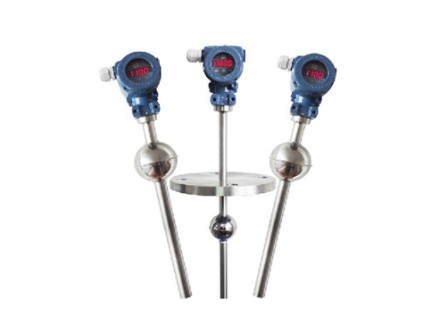

YK-UQD-91系列浮球液位變送器通過液體將磁浮球浮起而使磁浮球與傳感器內的干簧管吸合使傳感器的電阻值不斷的發生相應的變化來測量液位的，浮球液位變送器被廣泛使用于煉油、化工、造紙、食品、及污水處理等行業。能對開口、密閉容器或地下池槽里的介質液位在儀表控制室內進行顯示、報警和控制。被檢測的介質可為水、油、酸、堿、工業污水等導電及非導電液體，并能克服液體的泡沫所造成的假液位的影響。

一、浮球液位變送器組成部分：

浮球液位變送器主體由磁浮球、傳感器、轉換變送器、主體管和安裝法蘭五部分組成。

二、浮球液位變送器工作原理：

當磁浮球隨著被測量介質液位變化而上下浮動時浮球內的磁組件吸合傳感器內某一相應位置的干簧管，使傳感器的總電阻（或電壓）發生相應變化，再由轉換器將電阻或者電壓信號轉換成4~20mA DC的標準電流信號輸出，可以與各種能輸入4~20mA DC信號的顯示儀表來配套使用或進入計算機系統來實現對液位的監控。

三、浮球液位變送器技術指標：

變送器總長：≤6000mm

測量范圍：H≤5500mm(特殊長度可訂制)

安裝高度：L≤5700mm L-H≥200mm不銹鋼導桿的變送器總長大于6000mm時可分段供貨。

變送器精度：±1.5%(測量高度H＞1000 mm) ±2.5%(測量高度500 mm≤H≤1000 mm)。

連接方式：1、支架安裝 2、法蘭安裝（除DN80、DN100法蘭外，可特殊定制）

變送器電源：24VDC (兩線制4～20mA輸出)

輸出方式：二線制4～20mA輸出或者帶多點報警信號輸出（帶報警產品名稱為：浮球液位控制器）

輸出負載：0～500Ω

接線盒外殼防護：IP65

測量介質溫度：常溫（-20～80℃）；高溫＜200℃
