一、功能與用途電位測量

監測被保護金屬（如管道）的自然電位、保護電位（通電 / 斷電電位），判斷陰極保護效果是否符合標準（如管道保護電位需維持在 - 0.85V 至 - 1.5V（CSE）之間）。

電流測量

測量陰極保護系統的輸出電流、回路電流或支流電流，評估陽極地床、恒電位儀等設備的工作狀態。

絕緣性能檢測

檢測管道絕緣接頭、法蘭等部件的絕緣性能，防止陰極保護電流流失。

輔助陽極監測

連接輔助陽極，監測陽極接地電阻、消耗情況等，判斷陽極壽命及系統穩定性。

雜散電流監測

輔助檢測管道受外界雜散電流（如地鐵、高壓輸電線路）干擾的情況，便于采取排流措施。

二、結構與分類1. 基本結構

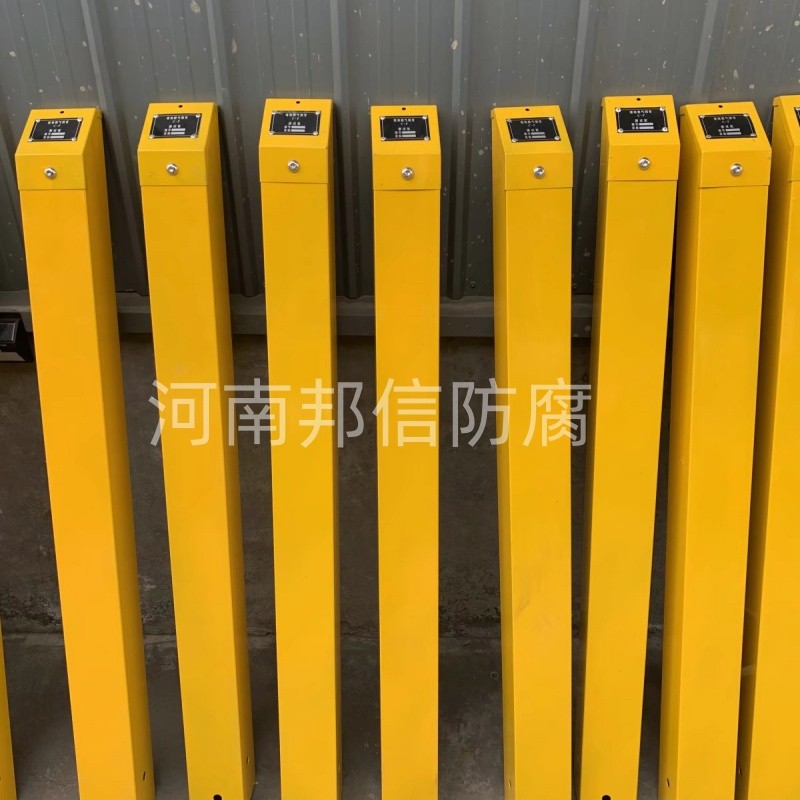

樁體：通常為金屬（如鋼、不銹鋼）或非金屬（如 PVC、玻璃鋼）材質，具有耐腐蝕、抗沖擊性，高度一般為 1.2~1.5 米，表面噴涂警示色（如黃色）并標注 “陰極保護測試樁” 字樣。

測試端子：樁體內設多個接線端子（銅質或不銹鋼），用于連接管道、參比電極、陽極地床等導線，部分端子帶絕緣保護罩。

標識牌：標注樁體編號、用途（如 “電位測試”“電流測試”）、維護單位等信息。

內部附件：可能包含參比電極（如硫酸銅電極）、測試導線、避雷器（防雷電沖擊）等。

2. 分類及特點類型功能特點適用場景電位測試樁主要用于測量管道保護電位，內置參比電極接口，部分集成長效參比電極。常規管道電位監測電流測試樁用于測量陰極保護電流（如恒電位儀輸出電流、陽極地床電流），需串聯電流表。系統電流調試與故障排查絕緣測試樁連接管道絕緣接頭兩側，檢測絕緣性能（如絕緣電阻是否≥5MΩ）。絕緣部件定期檢測犧牲陽極測試樁連接犧牲陽極與管道，監測陽極電位、剩余質量及保護效果，適用于犧牲陽極保護系統。犧牲陽極保護的管道、儲罐等交叉測試樁監測兩條交叉管道或管道與其他金屬結構的電連接情況，防止雜散電流干擾。管道交叉、并行或臨近金屬設施區域智能測試樁集成傳感器（如電位、電流、溫度傳感器）和無線傳輸模塊，可遠程實時監測數據。長輸管道、無人值守區域
