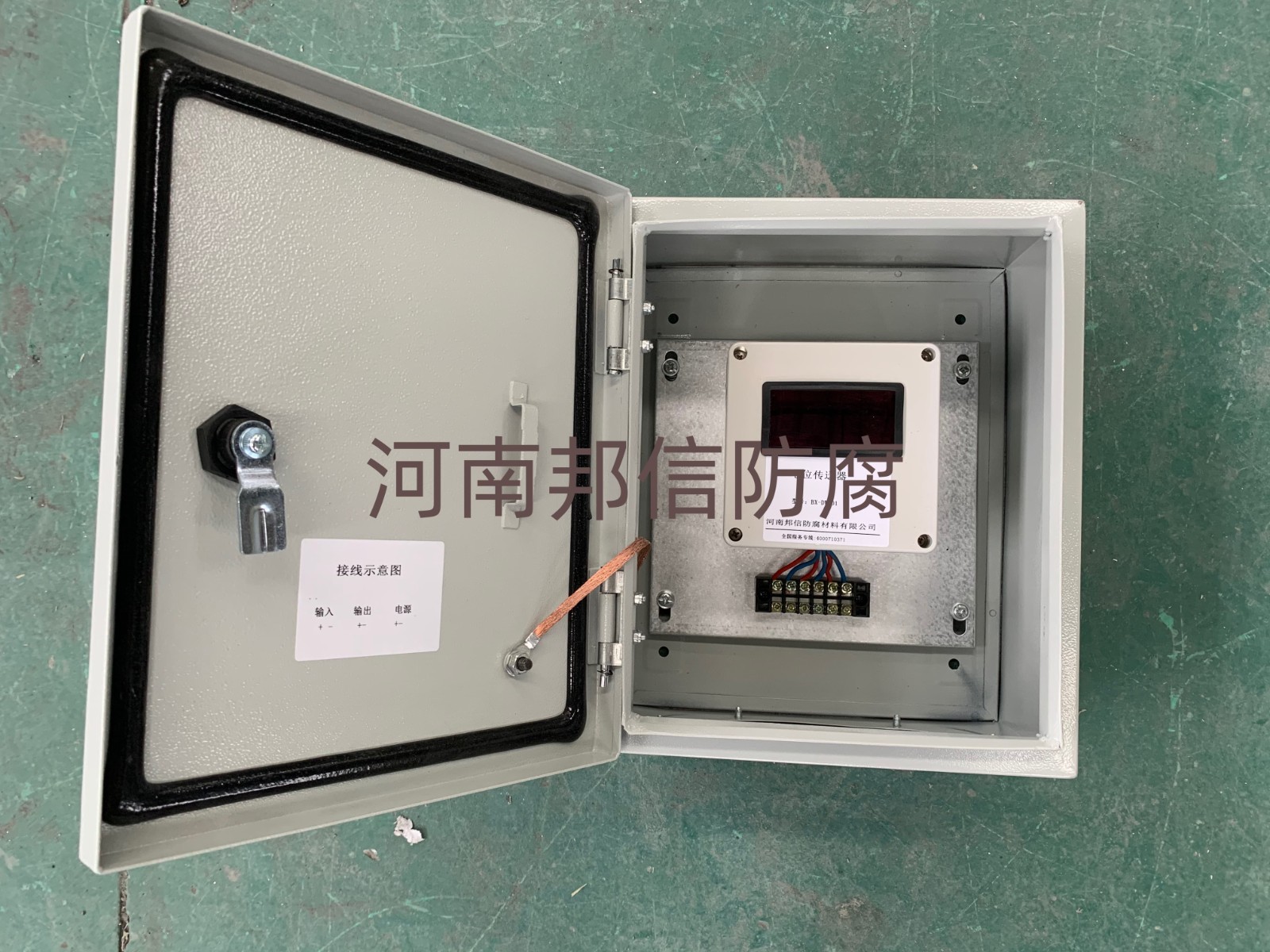

功能作用·將油氣管道陰極保護系統中的管地電位信號進行采集、轉換和傳輸。如將埋地金屬管道的管地電位換成標準工業信號（如 4 - 20mA），以便各級站控系統對設置點的管地電位進行采集、監控和處理。

工作原理·電位采集：通過與管道連接的測量電極和參比電極，采集管道與土壤之間的電位差信號。例如智能電位采集儀通過內置的高精度傳感器實時采集管道的通電電位、斷電電位、自然電位、交流干擾電位等。

·信號轉換：采集到的電位信號通常是微弱的模擬信號，電位采集儀變送器將其進行放大、濾波等處理，并轉換為標準的工業信號輸出，如 4 - 20mA 的電流信號或 0 - 5V 的電壓信號，以便于遠距離傳輸和與其他設備接口。例如，電位變送器將電位傳感器采集到的信號進行運放處理，通過 A/D 轉換將模擬信號轉換為數字信號，滿足中心控制模塊的數據需求6。

數據傳輸：處理好的數據通過有線或無線方式傳輸?shù)竭h(yuǎn)程監控中心。有線方式如光纖、電纜等，無線方式如 GPRS、4G、LORA 等。例如智能電位采集儀通過無線通訊模塊（如 GPRS 模塊）將處理后的數據發送至遠程監控中心。

應用場景主要應用于油氣管道工程中，對埋地鋼質長輸管道、站場閥室、大型儲油罐區域等的陰極保護電位進行實時監測和數據采集。在管道通過人跡罕至、雜散電流干擾嚴重、穿跨越地段等特殊區域時，更能發揮其自動采集與傳輸數據的優勢，為管道的維護和管理提供有力支持
