設備說明

1.1設備用途

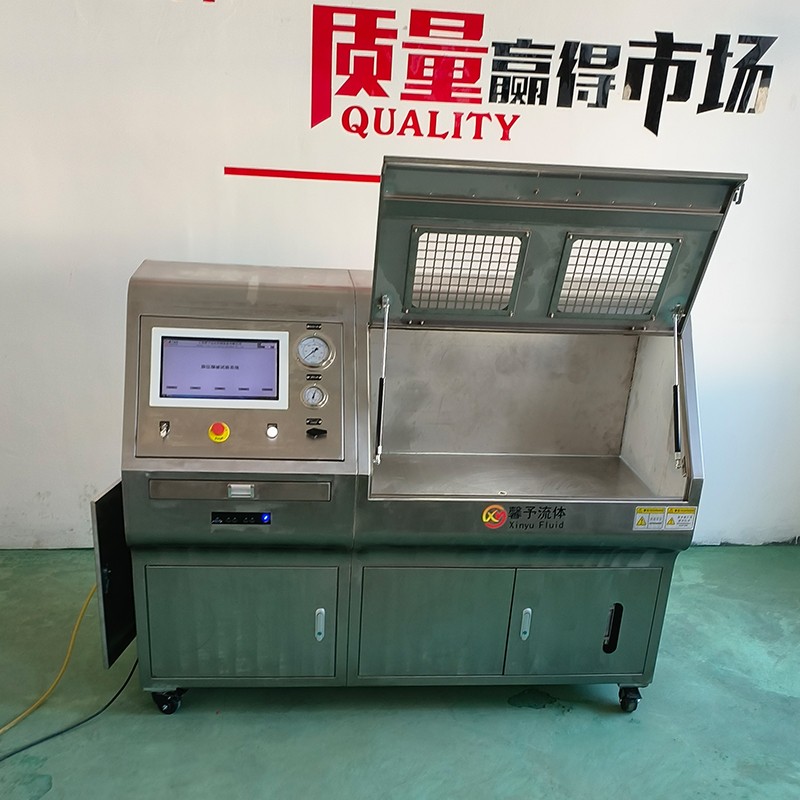

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的水壓靜壓、水壓爆破試驗，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

1.2技術參數

?設備外形尺寸：1800x800x1400（長x寬x高mm）

?測試方式：靜壓測試、爆破測試

?測試產品：膠管(用戶自備)

?測試壓力范圍：0.4～20MPa（低于0.4MPa控制精度低）

?保壓時間：1～3000s

?壓力測量精度：傳感器±0.5%，壓力表±1.6%

?試驗介質：水、液壓油等

?介質溫度：常溫

?環境溫度：常溫

?試驗工位：1工位

?控制方式：自動控制

?液箱容積：30L

?氣源要求：0.6～0.8MPa，1m3/min

?電源要求：AC220V 50Hz

?系統總功率：＜1.0KW

1.3設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。
