船用液流觀察器TS型觀察孔閥CB/T422-93

船用液流觀測器CB/T422-93,

型式；J型，JS型，T型TS型，

公稱壓力；J型0.4 -0.25MPA,公稱通徑；DN40-DN100,

JS型；公稱壓力 0.4 -0.25MPA,公稱通徑DN65-DN200,T型

TS型；公稱壓力；PN0.1MPA,公稱通徑DN25-DN200.

使用溫度；120℃，閥體；灰鑄鐵，透明板；普通玻璃，透明管；有機玻璃，螺紋蓋；錫青銅，蓋板；碳鋼。

液流觀察器 CB/T 422-93

本標準產品適用于介質為水和油類的船舶管路。

液流觀察器的型式為

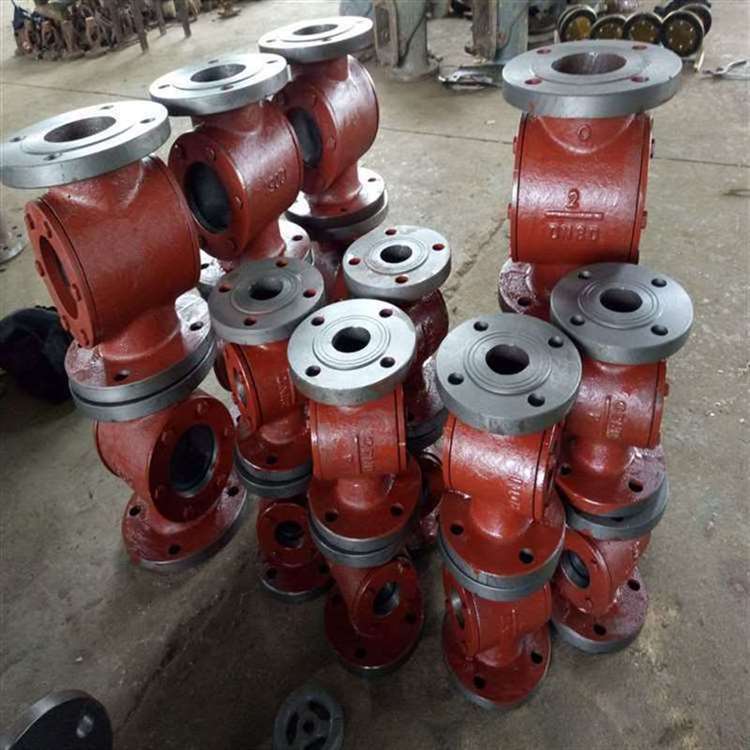

J型——法蘭連接尺寸按GB 569的鏡式液流觀察器;

JS型——法蘭連接尺寸按GB 2501鏡式液流觀察器；

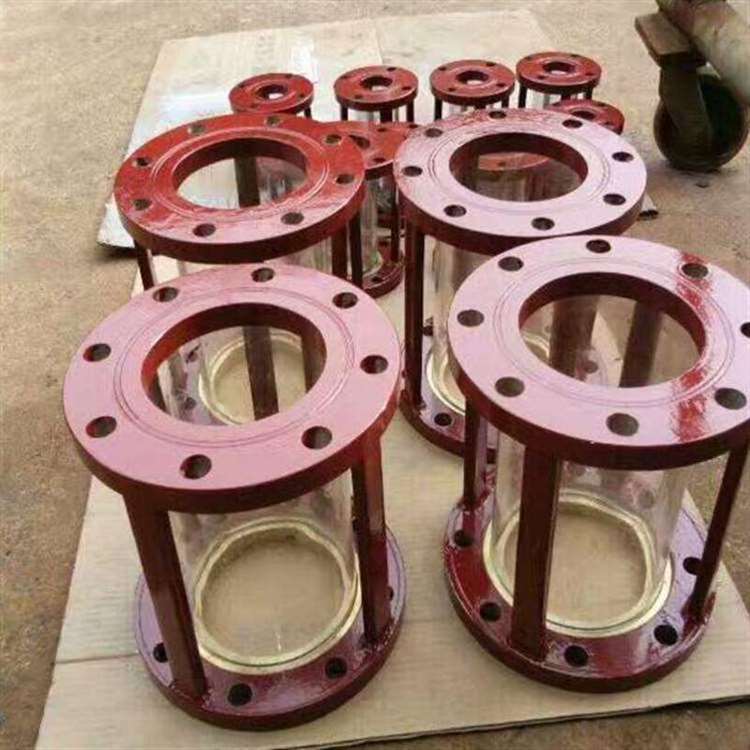

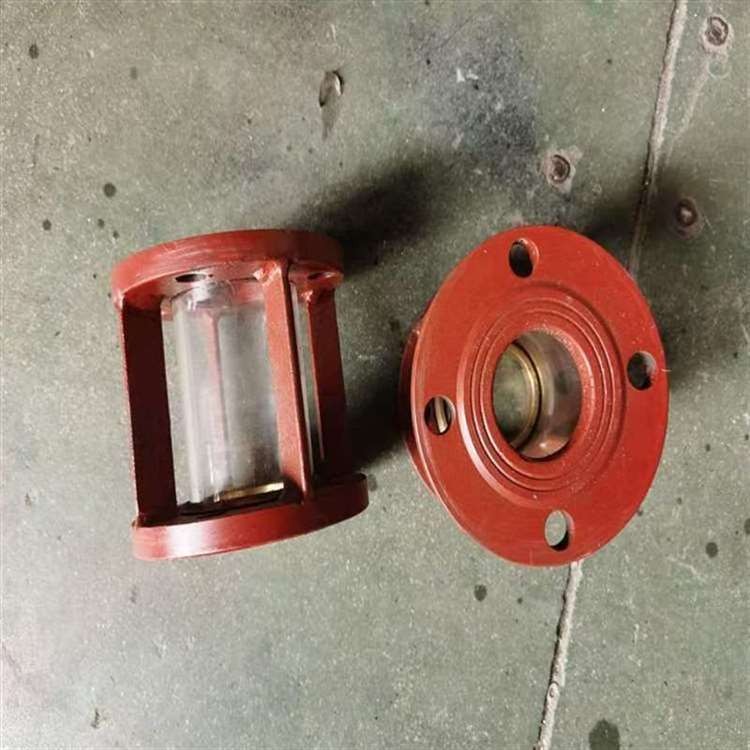

T型——法蘭連接尺寸按GB 569筒式液流觀察器；

TS型——法蘭連接尺寸按GB 2501筒式液流觀察器；

液流觀察器的本體材料為HT 200，透明板材料為普通玻璃或蹦硅玻璃，透明管材料為有機玻璃，螺紋蓋材料為ZQSn10-2，蓋板材料為Q235-A。
