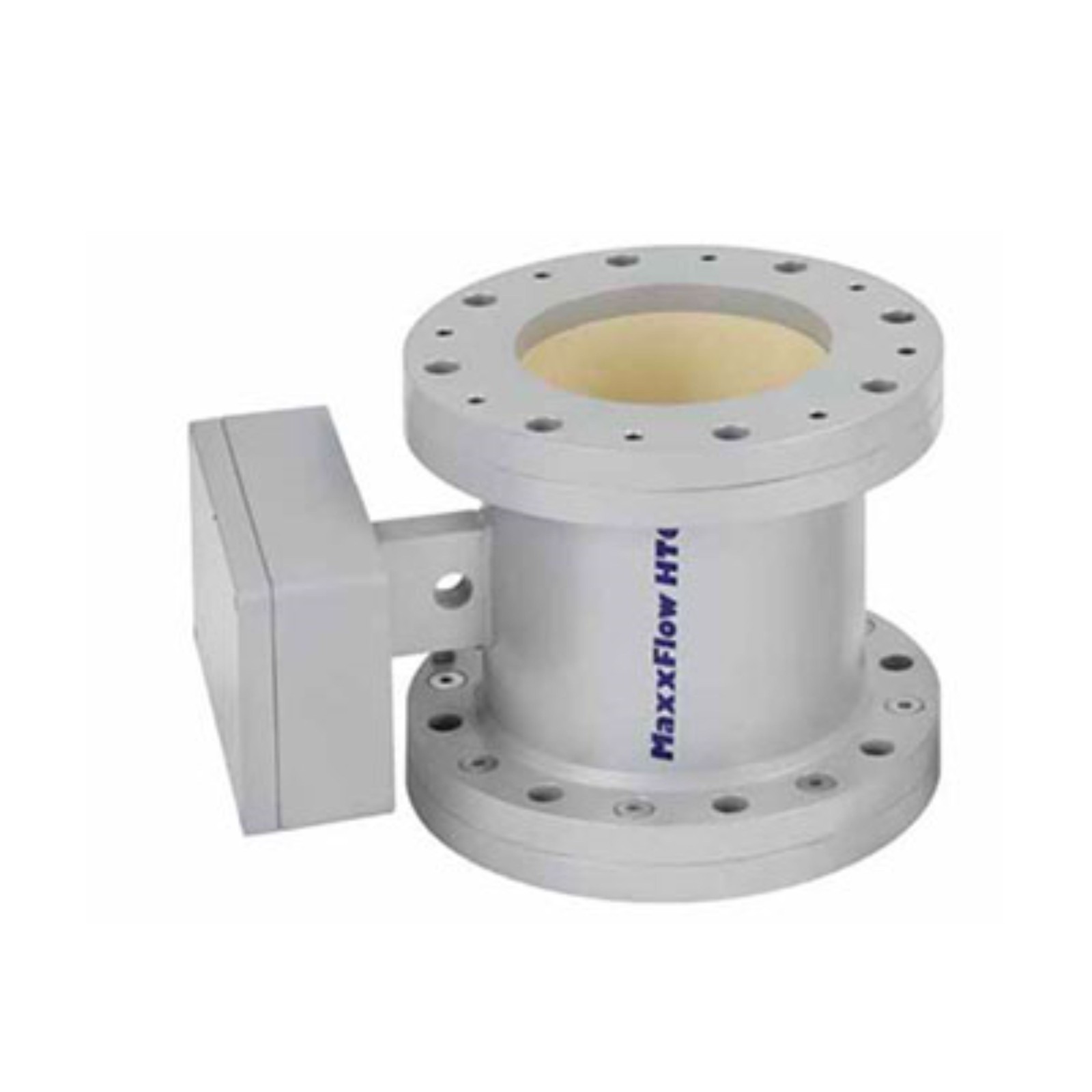

法國envea恩威雅固體物料質量流量計MaxxFlow HTC
恩威雅envea固體物料質量流量計MaxxFlow免維護，可測量非常大流量的干散裝固體物料流量，用于測量高達 300 t/h 的散裝物料流量。
無機械部件，采用陶瓷內管，防塵、耐磨損。
MaxxFlow HTC的特性:
防塵
高溫: 12O °C
干燥散裝固體物料質量流量測量
MaxxFlow
HTC
可以測量大多數非金屬固體物料
可安裝在圓管或方管上
流量無上限
質量流量測量與流量特性無關
測量管道中無節流裝置 (耐磨陶瓷襯里)
易于校準
可以以某個角度安裝
占用空間小， 310 mm
無活動部件，免維護
恩威雅MaxxFlow HTC的特性
MaxxFlow HTC是一套專門用于干燥散裝固體物料質量 流 量 測 量 的 系 統 ， 測 量 管 中 無 節 流 裝 置 。由于其測量不受安裝角度的影響，以及安裝所需空間小的特點， MaxxFlow HTC尤其適用于代替之前笨重的機械設備，例如沖板流量計或其他繁瑣的測量系統。
MaxxFlow HTC的安裝不受管道方向的影響(垂直或傾斜)，但都是安裝在機械傳送帶， 例如選裝給料閥、螺旋輸送機、氣動溜槽或鏈?zhǔn)捷斔蜋C(jī)之后
恩威雅MaxxFlow HTC的工作原理
在經過輸送機傳送后，需要測量的物料會流經傳感器的入口。在物料經過時， MaxxFlow HTC會記錄物料類型和速度。由于物料都是在經過輸送機傳送后從一個固定高度落下，物料流動速度將會加快，但是因?yàn)閭鞲衅鞯陌惭b高度是固定的，此速度也是固定的，不需要再在每種情況進行速度測試，而可以根據下落高度直接測得。質量流量由以下參數決定:
Q(kg/s) = K(kg/m3) x v(m/s) x A(m2)
在經過高頻電磁場耦合后，測量管道中會產生一個均勻的測量場。測量場（傳感器的內管）由耐磨的氧化鋁陶瓷構成。測量區域內的超大流量固體降低了交變場的振
幅， 這會產生一個測量信號，其系統精度為0.04%， 與傳感器中的散裝固體濃度(kg/m3)成比例。
恩威雅MaxxFlow HTC的配置
在配置傳感器時，非常重要的一點是了解流量的 數值，從而能夠確保在配置測量點時能夠使得散裝固體物料能通過傳感器，且不影響物料的流動。
以上情況中的傳感器的橫截面充填達到50 %。傳感器的選型取決于現有可用安裝高度以及期望測量范圍。測量點本身的安裝高度取決于外徑尺寸，從292mm（DN80）到 310mm (DN200 mm)。
所有MaxxFlow HTC傳感器的量程比為1： 5
如果物料速度發生變化，例如由于初速度的變化而導致該變化，則可以測出其速度，這是借助于內部陶瓷管上的兩個新增電極測量實現的。
恩威雅MaxxFlow HTC的特性
一套完整的測量系統包括以下組件:
? 安裝在輸送線上的傳感器
? 處理器MSE 300
測量傳感器的可用尺寸有DN80 mm, DN100 mm,
DN150 mm and DN200 mm。
采用DN80 mm的設計, 可自由選擇連接法蘭。
利用4線的屏蔽電纜將處理器（液晶顯示或Din卡軌版
本）與傳感器相連。
傳感器和處理器間的 距離為300 m。
對于MaxxFlow HTC，有不同的校準選項, EasyFull 和EasyFlow校準
使用EasyFull 校準,傳感器通過一個完整的校準被校準。為此，傳感器100 %填充，然后以kg/m3 為
單位計算物料的密度值，并作為標定數值寫入處理器中。由于與物料速度測量無關，傳感器現在就可以計算出容量。
MaxxFlow HTC固體流量計的技術參數
外殼材質：St 52鋼, 粉末噴涂(可選不銹鋼1.4571)，NW 80/100/150/200 mm,法蘭標準 EN 1092-1 / PN10DN80: variable
內襯 氧化鋁陶瓷
防護等級 IP65
工作溫度 傳感器管: - 20 ... + 120 °C
電子器件: 0 ... + 60 °C
工作壓力 1 bar
工作頻率 88 kHz
發射功率 2 mW
重量 取決于管徑
度 ± 1 ... 3 %
(取決于測量范圍和標定物料)
系統度 ± 0.04 %
